1.Pendahuluan

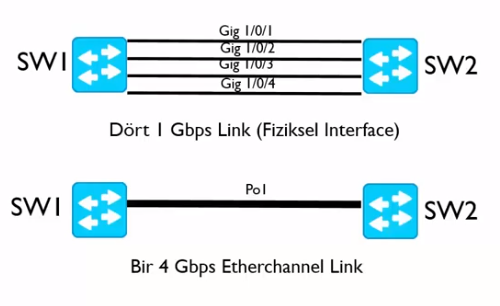

EtherChannel atau sering disebut juga port-channel adalah teknologi link aggregation pada switch cisco yang digunakan untuk mengkombinasikan banyak link fisik menjadi satu link logika untuk meningkatkan throughput dan redundancy apabila sebuah link rusak.
Ada 3 cara untuk membentuk beberapa link fisik menjadi satu link logika :
- PAgP (Port Aggregation Protocol ) : cisco’s proprietary
- LACP (Line Aggregation Control Protocol) : open standard IEEE 802.3ad
- Static (on): No negotiation and Protocol
Untuk LACP dan PAgp agar dapat terbentuk sebuah channel masing masing port dari setiap sisi harus di-set active atau passive (LACP) dan desireable atau auto untuk PAgp.
2.Alat dan Bahan
1.Laptop/Komputer
2.Cisco Packet Tracer
3.Langkah-langkah
Sebelum di konfigurasi pasti ada link yang diblok karena belum ada konfigurasi ethercahnnel, link yang diblok tersebut berwarna orange
Selanjutnya kita konfigurasi etherchennelnya
1.LACP
Switch 0
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range fa0/1-3
Switch(config-if-range)#channel-group 1 mode active (active atau passive)
Switch 1
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range fa0/1-3
Switch(config-if-range)#channel-group 1 mode active (active atau passive)
2.PAgP
Switch 0
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range fa0/1-3
Switch(config-if-range)#channel-group 1 mode auto (auto atau desireable)Switch 1
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range fa0/1-3
Switch(config-if-range)#channel-group 1 mode auto (auto atau desireable)
3.Static
Switch 0
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range fa0/1-3
Switch(config-if-range)#channel-group 1 mode onSwitch 1
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range fa0/1-3
Switch(config-if-range)#channel-group 1 mode on
Hasilnya
Link akan berwarna hijau tandanya link tersebut telah running menjadi 1 link yang utuh dan kecepatan menjadi lebih besar daripada hanya 1 link fisik. Konfigurasi etherchannel telah berhasil sekarang dapat dilakukan konfigurasi load balance
